1. Giới thiệu Slurm và Slurm on Kubernetes

1.1 Giới thiệu Slurm

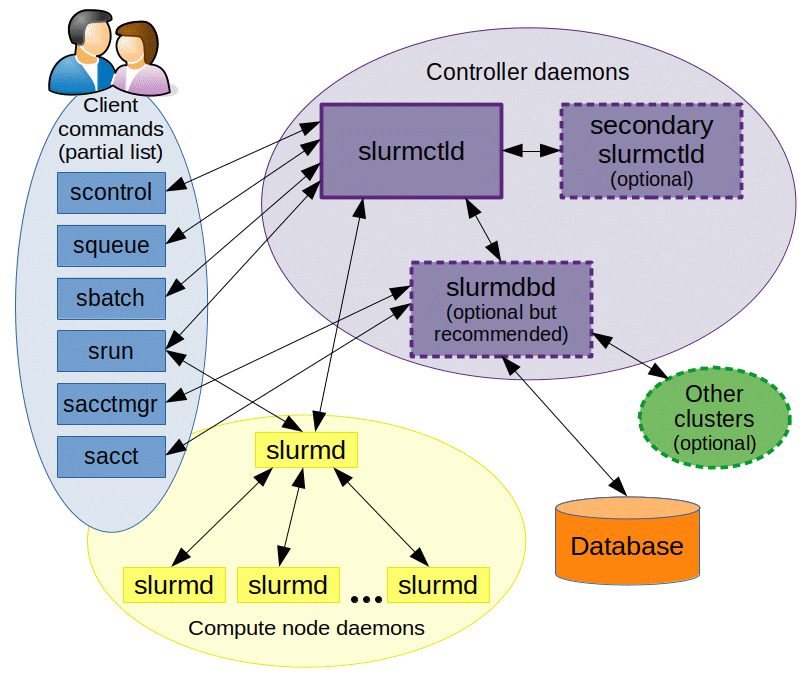

Slurm là một nền tảng mã nguồn mở mạnh mẽ dùng để quản lý tài nguyên cụm và lập lịch công việc (job). Nó được thiết kế nhằm tối ưu hiệu năng và hiệu quả cho các siêu máy tính và cụm tính toán lớn. Các thành phần chính của nó hoạt động cùng nhau để đảm bảo hệ thống đạt hiệu suất cao và tính linh hoạt. Hình sau đây minh họa cách thức hoạt động của Slurm.

✅ slurmctld: là trình nền điều khiển của Slurm. Được xem như “bộ não” của Slurm, slurmctld giám sát tài nguyên hệ thống, lập lịch job và quản lý trạng thái cụm. Để tăng tính tin cậy, bạn có thể cấu hình một slurmctld thứ cấp nhằm tránh gián đoạn dịch vụ nếu slurmctld chính gặp sự cố, đảm bảo hệ thống luôn sẵn sàng cao.

✅ slurmd: là trình nền nút của Slurm. slurmd được triển khai trên mỗi nút tính toán. Nó nhận lệnh từ slurmctld và quản lý job, bao gồm khởi chạy và thực thi job, báo cáo trạng thái job và chuẩn bị cho các lệnh job mới. slurmd đóng vai trò giao diện để giao tiếp trực tiếp với tài nguyên tính toán và là cơ sở để lập lịch job.

✅ slurmdbd: là trình nền cơ sở dữ liệu của Slurm. slurmdbd là thành phần tùy chọn nhưng rất quan trọng cho quản lý lâu dài và kiểm toán trong các cụm lớn, vì nó duy trì một cơ sở dữ liệu tập trung để lưu lịch sử job và thông tin kế toán. slurmdbd có thể tổng hợp dữ liệu từ nhiều cụm do Slurm quản lý, giúp đơn giản hóa và nâng cao hiệu quả quản lý dữ liệu.

🎉SlurmCLI: cung cấp các lệnh sau để hỗ trợ quản lý job và giám sát hệ thống:

· scontrol: quản lý cụm và điều khiển cấu hình cụm.

· squeue: truy vấn trạng thái job trong hàng đợi.

· srun: gửi và quản lý job.

· sbatch: gửi job theo lô, giúp bạn lập lịch và quản lý tài nguyên tính toán.

· sinfo: truy vấn trạng thái chung của cụm, bao gồm tình trạng sẵn sàng của các nút.

1.2 Why Slurm K8s?

👍Cả Slurm và Kubernetes đều có thể đóng vai trò là hệ thống quản lý tải công việc cho huấn luyện mô hình phân tán và tính toán hiệu năng cao (HPC) nói chung.

👍Mỗi hệ thống đều có điểm mạnh và điểm yếu riêng, và việc đánh đổi giữa chúng là đáng kể. Slurm cung cấp khả năng lập lịch tiên tiến, hiệu quả, kiểm soát phần cứng chi tiết và khả năng kế toán, nhưng lại thiếu tính phổ quát. Ngược lại, Kubernetes có thể được sử dụng cho nhiều mục đích khác ngoài huấn luyện (ví dụ: inferencing) và cung cấp khả năng tự động mở rộng và tự phục hồi tốt.

👍Thật đáng tiếc là hiện chưa có cách nào để kết hợp lợi ích của cả hai giải pháp này. Và vì nhiều công ty công nghệ lớn sử dụng Kubernetes như một lớp hạ tầng mặc định mà không hỗ trợ hệ thống huấn luyện mô hình chuyên dụng, nên một số kỹ sư ML thậm chí không có sự lựa chọn.

👍Việc sử dụng Slurm trên k8s cho phép chúng tôi tái sử dụng khả năng tự động mở rộng và tự phục hồi của Kubernetes trong Slurm, đồng thời triển khai một số tính năng độc đáo, mà vẫn giữ nguyên cách tương tác quen thuộc với hệ thống.

1.3 Giới thiệu Slurm on FPT Cloud Managed GPU/K8s cluster

Slurm Operator sử dụng tài nguyên tùy chỉnh SlurmCluster (CR) để định nghĩa các tập tin cấu hình cần thiết cho việc quản lý các cụm Slurm và giải quyết các vấn đề liên quan đến quản lý tầng điều khiển. Điều này giúp đơn giản hóa việc triển khai và bảo trì các cụm được quản lý bởi Slurm. Hình dưới đây mô tả kiến trúc của Slurm trên FPTCloud Managed GPU/k8s cluster. Quản trị viên cụm có thể triển khai và quản lý một cụm Slurm thông qua SlurmCluster. Slurm Operator sẽ tạo các thành phần điều khiển của Slurm trong cụm dựa trên SlurmCluster. Một tập tin cấu hình Slurm có thể được gắn vào thành phần điều khiển thông qua một volume chia sẻ hoặc một ConfigMap.

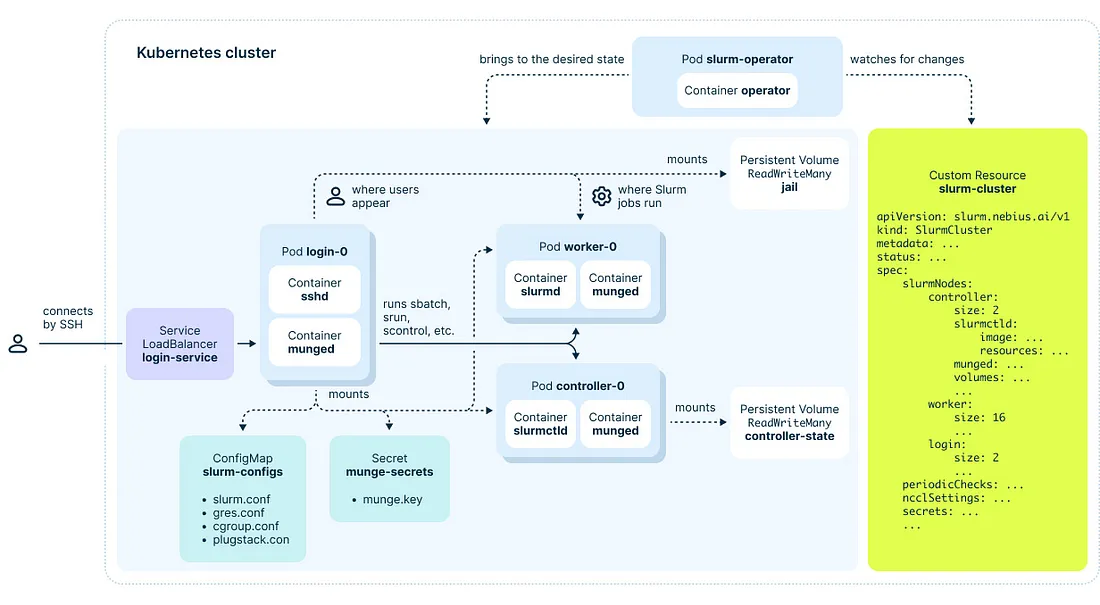

✋Trong mô hình triển khai Slurm on K8s, các thành phần của một cụm slurm như login node, worker node, ... được biểu diễn thành các pods trên K8s, đồng thời trong mô hình này, khái niệm shared-root volume được thực hiện, hiểu đơn giản thì chúng ta sẽ triển khai một shared filesystem, file system tương đương với file system của một OS, mọi job sau khi được chuyển đến worker node sẽ đều được triển khai trên môi trường shared root volume này. Điều này đảm bảo rằng mọi worker node sẽ luôn có cấu hình, các packages & trạng thái giống nhau mà không cần quản lý thủ công. Nói cách khác, khi bạn cài đặt packages trên một node, các packages đó sẽ tự động xuất hiện trên các node còn lại.

👉Tất cả những gì bạn cần làm là định nghĩa về cụm slurm mong muốn của bạn tại Slurm cluster custom resource, Slurm operator sẽ thực hiện việc triển khai & quản lý cụm Slurm thay cho bạn về trạng thái bạn đã định nghĩa ở Slurm cluster CR.

2. Hướng dẫn cài đặt

2.1 Hướng dẫn triển khai cụm slurm trên k8s

⚠️Yêu cầu bắt buộc:

- Cụm k8s có thể sử dụng tính năng dynamic provisioning volume & còn dư quota storage.

- Ít nhất một storage class có thể cấp volume dạng Read Write Many.

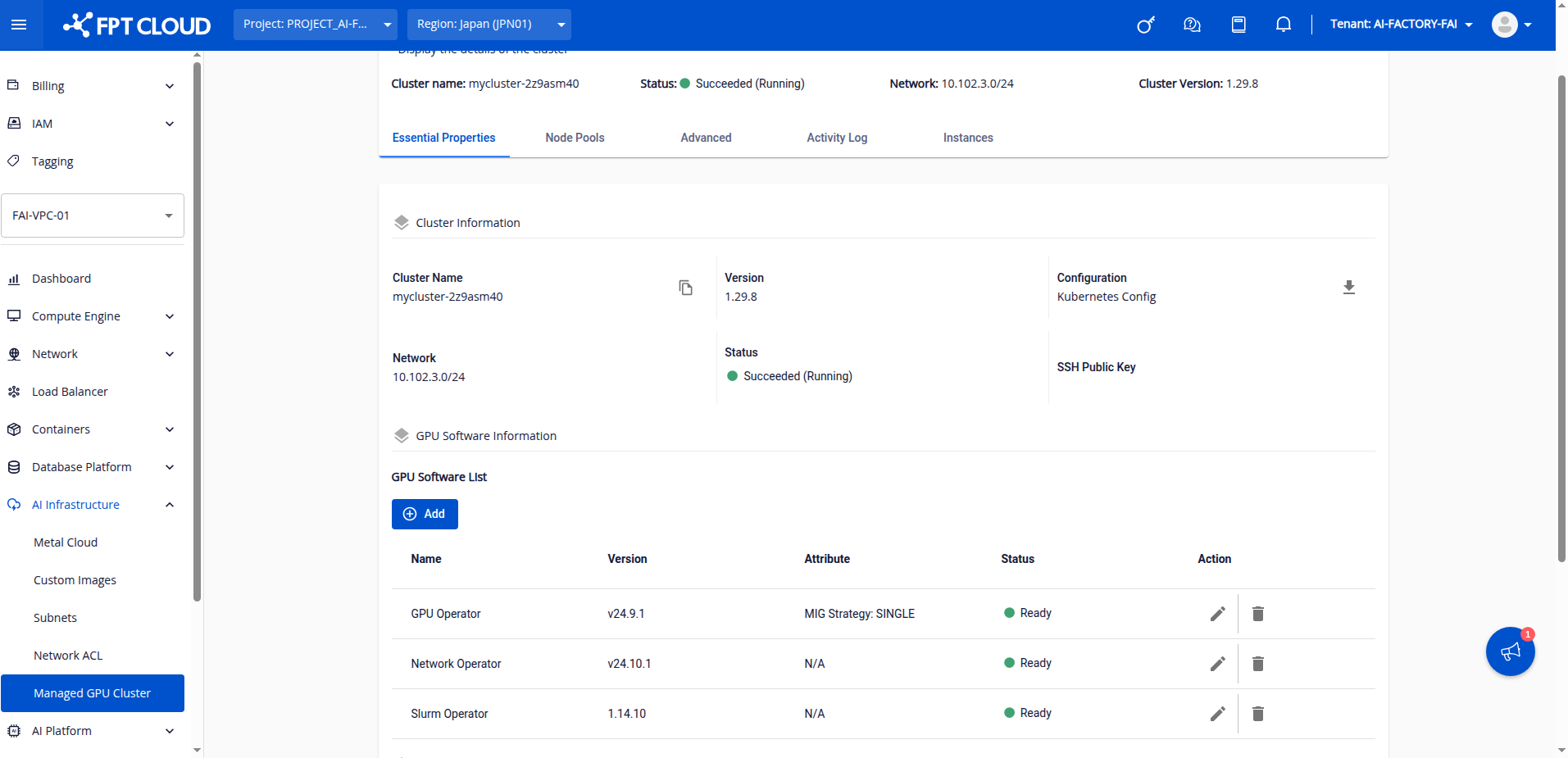

Bước 1: Cài đặt Slurm Operator, GPU Operator, Network Operator tại phần cài đặt GPU software & chờ cho đến khi trạng thái các phần này ở ready

Bước 2: Tại cụm k8s, tạo sẵn các Persistent volume để chứa shared root space và dữ liệu của controller node.

Chúng ta hãy chú ý về các volume trong mô hình triển khai Slurm on k8s:

Trong đó:

· jail-pvc: mount vào worker node và login node, đóng vai trò như một shared sandbox, là môi trường các job được thực thi, cũng là môi trường user thao tác, dung lượng volume này ít nhất là 40Gi để chứa file system của một OS.

· controller-spool-pvc: Lưu thông tin cấu hình về cụm, đặt tại controller node.

jail-pvc.yaml

apiVersion: v1
kind: PersistentVolumeClaim
 metadata:
 name: jail-pvc
namespace: fpt-hpc
spec:
 storageClassName: default
 accessModes:
  - ReadWriteMany
resources:
 requests:
  storage: 100Gi

controller-spool-pvc.yaml

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
 name: controller-spool-pvc
 namespace: fpt-hpc
spec:
 storageClassName: default
 accessModes:
- ReadWriteMany
resources:
 requests:
 storage: 10Gi

⚠️Lưu ý:

➤ Các volume này đều là các volume bắt buộc phải có, chúng đều cần cung cấp cơ chế Read write many và tên của các PVC này phải giữ nguyên như trên.

➤ Nhằm thuận tiện để triển khai, chúng tôi đã sử dụng cơ chế dynamic provisioning volume trên sản phẩn FPTcloud managed k8s.

➤ Với môi trường production, chúng tôi khuyến nghị việc mount root volume từ một phân vùng tĩnh thuộc file server, để thuận tiện cho việc migrate & bảo trì cụm Slurm. Bước 3: download Slurm cluster CR helm chart + define cấu hình mong muốn

helm repo add xplat-fke https://registry.fke.fptcloud.com/chartrepo/xplat-fke
helm repo update helm repo list
helm search repo slurm
helm pull xplat-fke/helm-slurm-cluster --version 1.14.10 --untar=true

⚠️Lưu ý: chỉnh version của slurm-cluster đúng với version của Slurm operator

Để tìm hiểu sâu hơn về các tham số của một cụm slurm, chúng tôi khuyến khích bạn đọc phần 3: mô tả các tham số cụm Slurm.

cd helm-slurm-cluster/

vi values.yaml

Tại file values.yaml của folder vừa tải, bạn cần chỉnh một số trường quan trọng như:

Sau khi chỉnh cấu hình cụm theo nhu cầu, chạy lệnh sau

helm install fpt-hpc ./ -n fpt-hpc

Bước 4: Chờ cho đến khi toàn bộ pod Slurm ở trạng thái running Quá trình này mất khoảng 20 phút ở lần đầu tiên cài slurm cluster trên cụm k8s, bao gồm 2 phase, phase 1 chạy job setup và phase 2 cài đặt các pod slurm components

Sau khi toàn bộ các component ready, tìm IP public của login node bằng lệnh

kubectl get svc -n fpt-hpc | grep login

Thực hiện ssh vào head node cụm Slurm

ssh root@<>

Nếu dùng nodeshell thì
chroot /mnt/jail
sudo -i

Chạy kiểm tra:
srun --nodes=2 --gres=gpu:1 nvidia-smi –L
salloc --nodes=1 --ntasks=1 --mem=4G --time=00:20:00 --gres=gpu:1

2.2 Chạy job mẫu trên cụm Slurm

Sau khi login thành công vào cụm Slurm, bạn có thể kiểm tra hoạt động của cụm slurm bằng việc train model mingpt theo hướng dẫn sau:

Bước 1: clone pytorch/example repository

mkdir /shared
cd /shared
git clone https://github.com/pytorch/examples

Bước 2: chuyển hướng đến folder minGPT-ddp & cài đặt các gói cần thiết

cd examples/distributed/minGPT-ddp
pip3 install -r requirements.txt
pip3 install numpy

✨Nhờ cơ chế shared root, chúng ta chỉ cần chạy lệnh trên một lần, các package này sẽ tự sync trên toàn bộ các node worker khác.

⚠️Lưu ý: trong môi trường production, chúng tôi khuyến nghị việc dùng conda evironment/ container để tạo môi trường train thay vì cài trực tiếp các package ở môi trường global như trên.

Bước 3: edit file slurm script

vi mingpt/slurm/sbatch_run.s

chú ý: chỉnh path của file main.py trong file sbatch_run.sh về path của file main.py trong folder mingpt

Bước 4: chạy mẫu slurm job

sbatch mingpt/slurm/sbatch_run.sh

Bước 5: Kiểm tra

squeue
scontrol show job <>
cat <>

3.Mô tả các tham số trong Custom resource của Slurm cluster

💡Tại phần 2 của hướng dẫn chạy Slurm trên K8s, chúng tôi đã hướng dẫn bạn chỉnh các tham số quan trọng nhất. Tại phần này, chúng ta sẽ đi vào tìm hiểu thêm về các tham số/thuộc tính được định nghĩa cho một Slurm cluster, bạn cũng có thể đọc phần comment tại file values.yaml của slurm cluster custom resource đã tải ở phần 2 để biết thêm thông tin về các trường.

4.Các usecase thường gặp.

4.1 Thêm user/ login

👍Thêm user

Để thêm ssh key cho root, bạn đơn giản chỉ cần edit slurm cluster CR:

kubectl edit SlurmCluster  fpt-hpc -n fpt-hpc

Tại phần cấu hình login node, chuyển hướng đến thuộc tính sshRootPublicKeys, thêm public key mong muốn của bạn.

Để thêm một regular user, bạn làm tương tự việc thêm user cho một linux host

sudo adduser <>

Chỉnh sửa việc login

Mặc định, chúng tôi expose login node qua một Load Balancer public, điều này có thể không phù hợp với một số yêu cầu. Do vậy, bạn có thể chuyển type của LB này về private, dùng cơ chế port-forward để access vào cụm slurm, hoặc tự customize theo ý bạn tại portal + node LB của chúng tôi.

4.2 Scale up + down worker nodes

Để chỉnh sửa số lượng worker nodes nói riêng và số lượng các nodes thuộc loại khác nói chung, chúng ta đơn giản chỉ cần edit lại slurm cluster CR:

kubectl edit SlurmCluster  fpt-hpc -n fpt-hpc

Tại phần cấu hình worker nodes, chuyển hướng tới mục “size" và edit số lượng worker node theo mong muốn

⚠️Lưu ý:

-Khi scale up số lượng worker nodes, node mới sẽ được tự động thêm vào danh sách worker nodes tại slurm controller node và sẵn sàng để chạy job.

-Khi scale down nodes, bạn cần xóa node thủ công tại slurm controller bằng lệnh:

scontrol delete nodeName=<>

-Danh sách nodes trong một cluster luôn là worker-[0, (size - 1)]

4.3 Migrate Slurm cluster sang k8s cluster khác

✅Nhờ sự linh hoạt của k8s và network file storage, chúng ta có thể dễ dàng chuyển slurm cluster từ một cụm k8s này sang cụm k8s khác, việc phải làm là mounting & tạo lại jail-pvc trên cụm slurm k8s mới và thực hiện lại các bước tạo slurm k8s.

4.4 Mounting external volumes vào cụm slurm

✅Để mount một volume vào slurm cluster, bạn cần tạo volume đó trước, sau đó triển khai volume đó dưới dạng PV & PVC tại K8s. Ví dụ sau sử dụng dynamic provisioning để tạo PV/PVC này (trong môi trường production chúng tôi khuyến nghị sử dụng static provisioning volume để đảm bảo an toàn dữ liệu)

Bước 1: tạo PVC

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: jail-submount-mlperf-sd-pvc
spec:
  storageClassName: default
  accessModes:
    - ReadWriteMany
  resources:
     requests:
        storage: 100Gi

Bước 2: khai báo volume này tại slurm cluster

⭐Edit trường volumeSource tại slurm cluster CR

kubectl edit SlurmCluster  fpt-hpc -n fpt-hpc

volumeSources:
  - name: controller-spool
    persistentVolumeClaim:
      claimName: "controller-spool-pvc"
      readOnly: false
  - name: jail
    persistentVolumeClaim:
      claimName: "jail-pvc"
      readOnly: false
  - name: mlperf-sd
    persistentVolumeClaim:
      claimName: "jail-submount-mlperf-sd-pvc"
      readOnly: false

Bước 3: mount các volume trên vào các node login và worker trong cụm slurm

⭐Tại login node:

volumes:
      jail:
        volumeSourceName: "jail"
      jailSubMounts:
        - name: "mlcommons-sd-bench-data"
          mountPath: "/mnt/data-hps"
          volumeSourceName: "mlperf-sd"

⭐Tại worker node:

volumes:
      spool:
        volumeClaimTemplateSpec:
          storageClassName: "xplat-nfs"
          accessModes: ["ReadWriteOnce"]
          resources:
            requests:
              storage: "120Gi"
      jail:
        volumeSourceName: "jail"
      jailSubMounts:
        - name: "mlcommons-sd-bench-data"
          mountPath: "/mnt/data-hps"
          volumeSourceName: "mlperf-sd"

⚠️Lưu ý: mount path cần giống nhau trên các worker node và login node
